產品簡介
ZHAN系列輕小型氣動薄膜直通雙座調節閥具有體積小、重量輕、結構緊湊、動作可靠等優點，是新一代輕型系列調節閥。被廣泛應用于化工、石油、電力、冶金等工業生產過程自動調節和遠程控制中。
結構原理
ZHAN型氣動薄膜直通雙座調節閥(簡稱氣動雙座閥)是由ZHA型氣動薄膜多彈簧產執行機構和VN型直通雙座閥兩部分組成。
工作原理
氣動雙座閥的作用原理是：由調節器來的信號壓力，輸入氣動薄膜多彈簧執行機構的氣室中、作用在膜片上產生推力，該力壓縮彈簧組，使推桿位移，通過連接桿帶動閥芯，產生相應的行程，改變閥芯與閥座間的節流面積從而達到調節介質流量之目的。
產品特點
具有流通能力大、不平衡力小，作用方式 更換方便等優點；具有結構緊湊，輸出力大、高度低、重量輕、裝校方便等特點。
氣動雙座閥的作用方式有兩種：氣關式、氣開式。閥芯為雙導向結構、只需將閥桿裝入閥芯的另一導向端、閥體倒置(閥座不拆卸)上、下閥蓋位置互換、即可實現由氣關式改為氣開式(或反之由氣開式改為氣關式)。

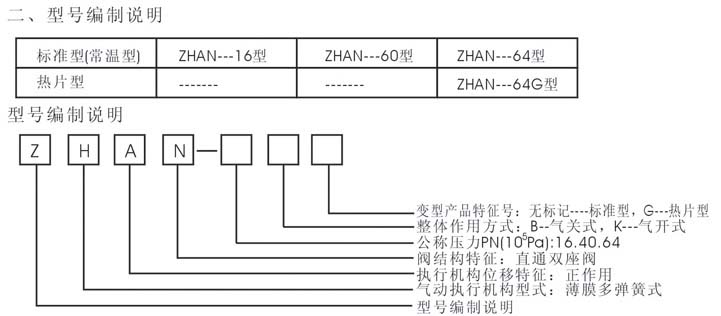

型號說明
