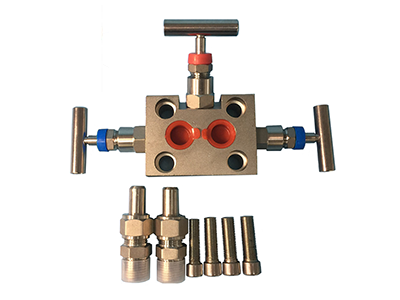

產品簡介
? ? ? ?三閥組與1151、3351、3851、3051、EJA等系列差壓變送器配套安裝，用于從引壓點將信號引入差壓變送器正、負測量室，使引壓點與測量室接通或斷開。三閥組通過本體方形法蘭平面與變送器直接連接。連接時要將三閥組的墊片墊上以保證密封。
產品作用
? ? ? ?三閥組是節流裝置與差壓變送器的專用連接閥門，其作用就是起到引壓、聯通與平衡作用。
使用方法
? ? ? ?在安裝好節流裝置所有附件后，在通入流體對流量計進行調試前將三閥組的三個閥全部打開，帶流體通過流量計趨于穩定后將中間的閥關閉，此時差壓變送器正負壓室就有差壓的存在，差壓變送器即測量出此時流經節流裝置高低壓區的差壓值。
材質介紹
材質有20#、201、304、316
序號 | 公稱壓力 | 公稱通徑 | 適用溫度 | 閥體材料 |
1 | ? 16MPa | 5 | -20～440 | 35# |
2 | -70～240 | 1Cr18Ni9Ti | ||
3 | ? 32MPa | -20～440 | 35# | |
4 | -70～240 | 1Cr18Ni9Ti |
選型表
F | 閥組 | ||||||
3 | 三閥組 | ||||||
5 | 五閥組 | ||||||
N | 1/2NPT | ||||||
R | RC1/2 | ||||||
E | SUS304或1Cr8Ni9Ti不銹鋼 | ||||||
F | SUS316不銹鋼 | ||||||
-0 | 無 | ||||||
-1 | 與閥體相同材料的引壓接頭，Φ20×1.5壓緊螺母套 | ||||||
1 | ≤260℃ | ||||||
2 | ≤450℃ | ||||||
1 | 公稱壓力：16MPa | ||||||
2 | 公稱壓力：32MPa | ||||||
重量：三閥組約2.1Kg，五閥組約2.3Kg 外形尺寸：210×110×80
