YWK-50 YWK-50-C型 船用壓力控制器
YWK-50壓力控制器采用波紋管式傳感器?？捎糜跉怏w、蒸汽等氣體介質和液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-0.1-4Mpa。特點：船用壓力控制器。
YWK-50型：采用酚醛壓塑型粉殼體，為普通型。
YWK-50-C 型為鑄鋁殼體，防水型，能經受GB5010-35 所規定的機械振動條件。
YWK-50-C型主要技術性能
環境溫度：-25～55℃
外殼防護等級：YWK-50-C IP44
抗振性能：YWK-50-C 2～25Hz 1.6mm
25～100Hz 40m/s2
觸點容量：AC380V 3A（阻性）
DC220V 2.**（阻性）
重復性誤差：見規格表
序號 | 設定值調節范圍 | 切換差調節范圍 | 設定值誤差 | 重復性誤差 | 備 注 |
1 | -0.1……0 | 0.0065……0.026 | ±0.004 | 0.002 | 同序號6-11備注欄 |
2 | 0……0.1 | 0.006……0.028 | ±0.004 | 0.002 | 被控介質對黃銅、 |
3 | 0……0.2 | 0.01……0.08 | ±0.008 | 0.004 | |
4 | 0……0.3 | 0.025……0.1 | ±0.012 | 0.006 | |
5 | 0……0.5 | 0.03……0.1 | ±0.02 | 0.01 | |
6 | 0……0.8 | 0.07……0.25 | ±0.032 | 0.016 | 被控介質對 |
7 | 0……1 | 0.07……0.25 | ±0.04 | 0.02 | |
8 | 0……1.5 | 0.1……0.28 | ±0.06 | 0.03 | |
9 | 0……2 | 0.12……0.3 | ±0.08 | 0.04 | |
10 | 0……3 | 0.15……0.5 | ±0.12 | 0.06 | |
11 | 0……4 | 0.25……0.6 | ±0.16 | 0.08 |
YWK-50 YWK-50-C型 船用壓力控制器設定值的調整
壓力控制器的設定值調整步驟，舉例說明如下：
[例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間， 具體操作步驟如下：
● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。

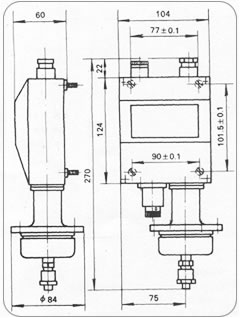

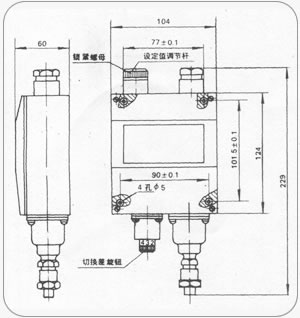

YWK-50 YWK-50-C型 船用壓力控制器外形及安裝尺寸
序號1、2規格的壓力控制器 |
序號3～11規格的壓力控制器 |
YWK-50 YWK-50-C型 船用壓力控制器注意事項
● 控制器指針指示值為下切換值，設定值調節范圍即下切換值調節范圍。
● 切換差旋鈕上數字***表示切換差值的大小程度而非實際值，實際值應從標準表讀取。
● 被控介質壓力不C過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
● 規格表中給的切換差調節范圍是指保證提供的＊小調節范圍，實際范圍為可比表列略寬。
