產品簡介

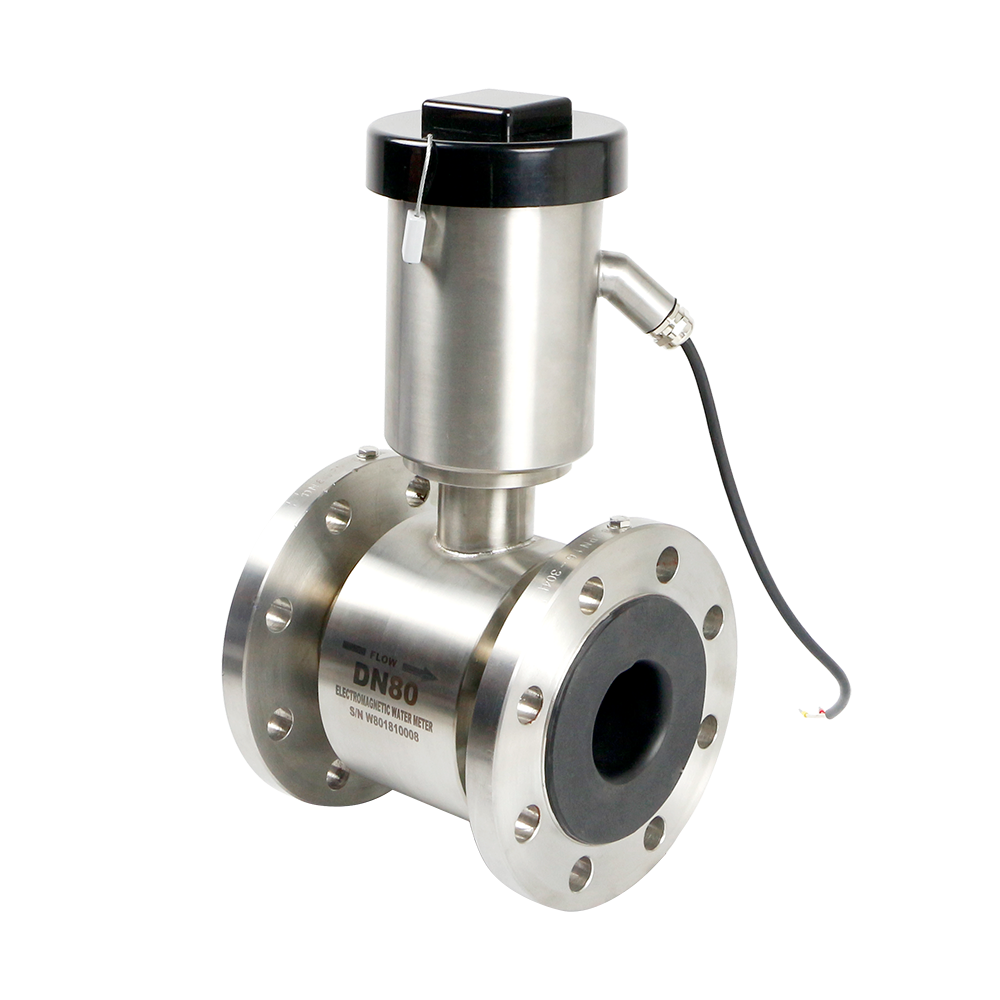

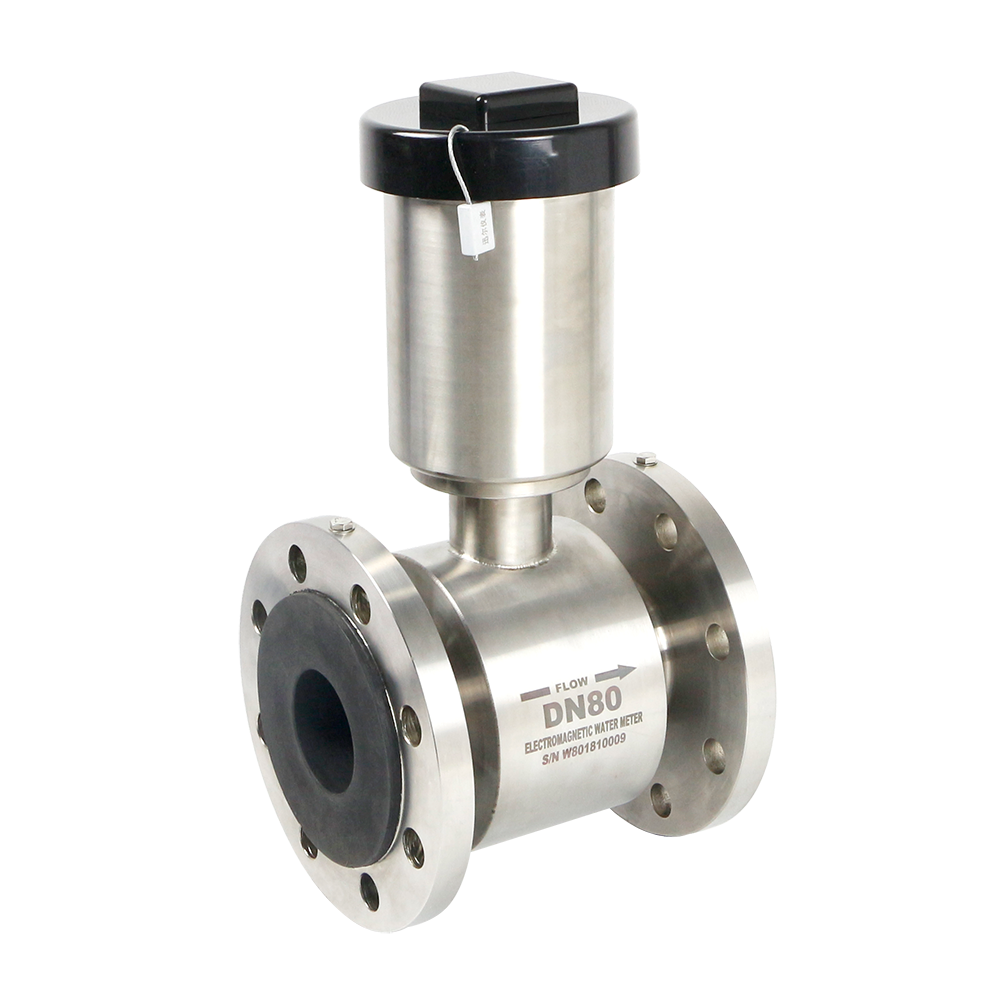

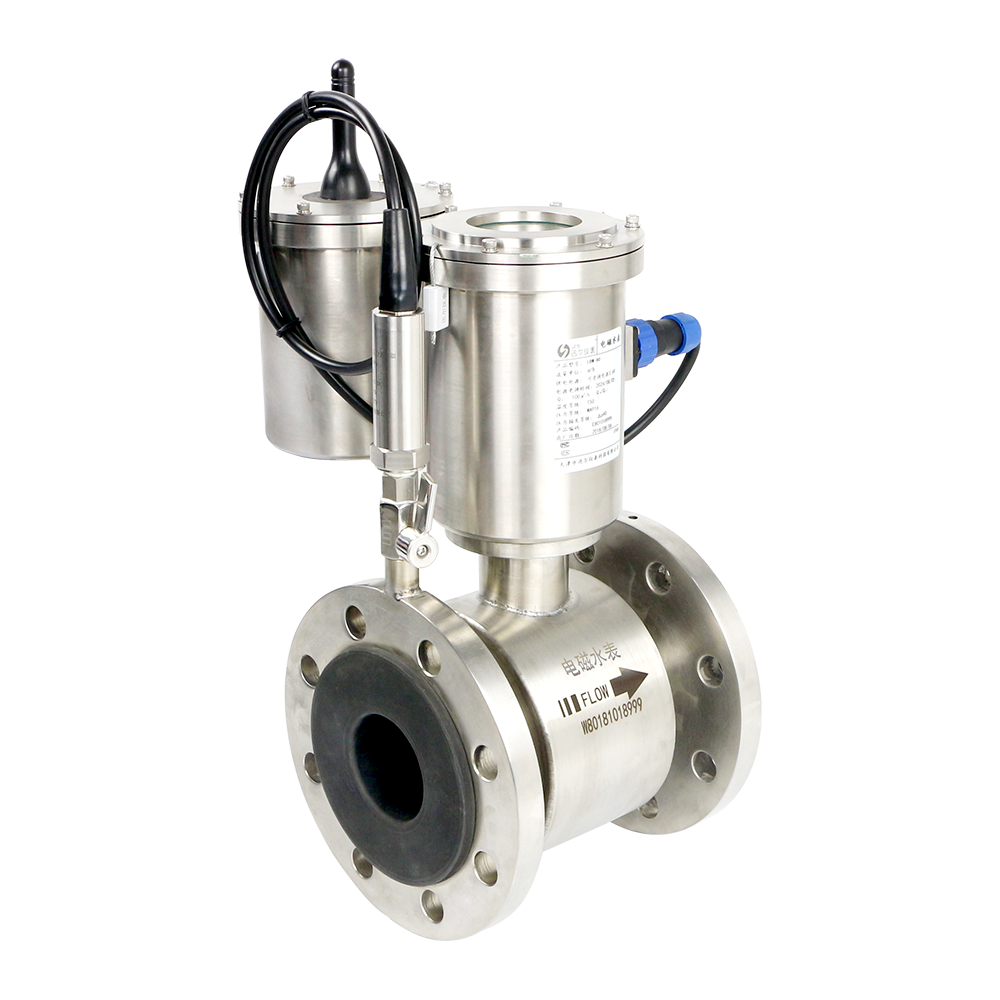

LDW型無線傳輸電磁流量水表是一款電池供電的電磁感應水表。在不影響精度和性能的情況下，電池供電的LDW無線傳輸電磁流量水表可以安裝到任何地方，而不需要主電源，它是特地為例如取水，管網分配、計量收費和灌溉等單獨的水應用而設計的，它具有智能信息和高測量性能，易于安裝又節省用戶投資，給用戶帶來一種******的用表體驗。LDW直讀型電磁水表，現場顯示瞬時流量與累積流量，采用電池供電，無需外電，選用高清液晶屏，計量直觀，便捷，免維護。廣泛應用于二級供水管網、大用水戶、分區計量、管網漏耗監控等水量的監控計量。
產品特點
●安裝簡單-可將本儀表埋入地下或安裝在井中。 IP 68 (NEMA 6P) 的設計不受儀表在管道任何安裝位置的 影響，并且不需要配用過濾器；
●壓力損失低-直通的測量管確保壓力損失小，即使在高流速時也一樣。 可以降低整個網絡系統的壓力，這有助 于防止泵站壓力過高，導致管道破裂和泄漏；
●雙向測量-僅使用一臺儀表即可實現雙向流量測量；
●零維護-采用無運動部件設計，并且電池壽命可達6年；
●零維護-采用無運動部件設計，并且電池壽命可達6年；
●智能型儀表-僅使用一臺儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
技術參數
1、技術參數
2、技術規格
| 供電電源 | 水表與發訊單元分別采回獨立電池供電 |
| 通訊輸出 | 無 |
| 信號發訊 | GPRS |
| 傳感器 | |||
| 型號 | LDW型無線傳輸電磁流量水表 | ||
| 連接方式 | 法蘭式（GB/T9119-2010） | ||
| 測量參數 | 瞬時流量、累積流量、壓力（選配） | ||
| 口徑 | DN50-DN300 | ||
| 壓力等級（MPa） | 1.0MPa至4.0MPa（按口徑分） | ||
| 襯里材料 | 橡膠 | ||
| 電導率 | ≥20μs/cm | ||
| 電極 | 不銹鋼316L | ||
| 防護等級 | IP68 | ||
| 溫度 | 介質溫度：0℃～+70℃ | ||
| 環境溫度：-25℃～+70℃ | |||
| 存儲溫度：-40℃～+70℃ | |||
| 外殼材料 | 不銹鋼 | ||
| 轉換器 |
|
|
|
| 防護等級 | IP68 | ||
| 測量范圍 | 0m/s至±15m/s連續可測 | ||
| 測量精度 | 2級或1級，執行標準GB/T778-2007 | ||
| 供電方式 | 內置3.6V鋰電池 | ||
| 內置鋰電池壽命 | 通訊電池：1.5年～6年（實驗室內測試結果，會因環境和溫度變化，受通信方式和頻率影響） | ||
| 勵磁頻率 | 鎖定狀態：6.25HZ；測試狀態：1/15HZ | ||
| 正/反向流量測量 | 正流量時流向與流向標的方向一致，負流量時流向與將流向標的方向相反 | ||
| 顯示方式 | 多種顯示方式，9種組合，顯示瞬時流量，正，負累計流量，凈流量等 | ||
顯示和控制 | 數據可通過四個光電按鍵輸入，十位顯示累計流量（準確到小數點三位），五位顯示瞬時流量（準確到小 | ||
| 數點二位），可自動調節精度，可顯示儀表診斷及報警狀態，用戶密碼控制，菜單式設置參數 | |||
| 輸出方式 | GPRS通訊，RS485 | ||
| 報警功能 | 報警狀態顯示，傳感器故障，轉換器故障，電池欠壓，空管，測量狀態報警，輸出報警等 | ||
| 壓力傳感器 | |||
| 壓力范圍 | 0MPa-1.0MPa | ||
| 供電電源 | 3.6V鋰電池 | ||
| 環境溫度 | -25℃-85℃ | ||
| 響應時間 | 2ms | ||
| 精度 | 線性，遲滯及重復性之和＜+/-0.3%fs | ||
| 外殼 | 不銹鋼 | ||
| 特別說明 | 應避免引壓管內水結冰損壞壓力傳感器，北方地區要把壓力傳感器安裝管道上，并做好保溫措施 | ||
| 連接螺紋尺寸 | 1/2或4分 | ||
產品選型
| 產品名稱 | 電磁水表 | 超聲波水表 | 機械水表 | 說明 |
| 始動流量 | 低 | 低 | 高 | "高";代表小流量無法計量 |
| 測量范圍 | 寬 | 寬 | 窄 | "窄"代表小流量計量不準 |
| 長期測量精度 | 穩定 | 換能器疲勞 | 磨損 | "換能器疲勞""磨損"代表長期運行容易出現負偏差 |
| 長期可靠性 | 高 | 較高 | 較低 | "較低"代表容易出現故障 |
| 氣泡對測量精度影響 | 較小 | 較大 | 較小 | "較大"代表影響計量精度 |
| 直管段要求 | 低 | 較高 | 較高 | "較高"代表當直管段不夠時影響測量精度 |
| 遠傳數據 | 準確 | 準確 | 可能誤讀 | "誤讀"代表讀取的數據可能與實際不符 |
| 功耗 | 較高 | 較低 | 基本不需要供電 | "較低"代表鋰電池壽命相對較長 |
| 可靠性 | 高 | 較高 | 較低 | "較低"代表容易出現故障 |
| 價格 | 高 | 較高 | 較低 |
