產品概述:
橫截面流量計工作原理
由于沒有夠多的直管段，通過管道橫截面上各點的流速不一樣，很難找到一個能代表平均流速的一個點，實際風速分布也沒有規律可遵循橫截面流量計將矩形或圓形管道大小，橫截面平均分成若干個面積相同的小單元，測量每個小單元中心點的流速，再將小單元的流速之和平均成整個大橫截面積的平均流速，，即速度面積法。當單元面積分割得愈多，橫截面流量計所測得的流速愈準確。橫截面式流量計，就是基于這個原理而設計出來的，并且自實際應用中得到了證實。
產品特點：

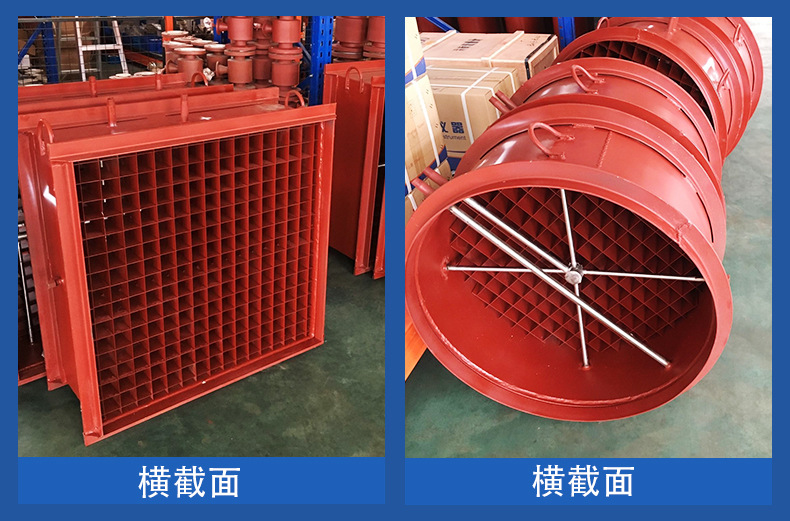

電廠燃煤鍋爐的負荷、煤粉量及配風量需要實現在線二次風配風合理，各風管監測和自動化控制，使鍋爐一內風速均勻，保障鍋爐燃燒穩定，捉有效率，對于生產過程的技術分析和經濟核算等是十分需要的。橫截面風量測量裝置是基于速度面積法的測量原理而設計制造的一種新型結構的流量傳感器。它通過測量封閉管道(圓形、矩形或其他異形截面管道)測量段橫截面的面積和流體通過該面積的軸向平均流速，根據被測管道截面形狀和大小尺寸的不同，在其內部安裝了多個結構的檢測裝置。通過均壓取得平均差壓。安裝要求低，只要有250∽-300mm的直管段就可以安裝具有自整流功能，不受不規則流體、甚至是多向旋轉達氣流的影響，壓力損失小，壓損只有機翼測風裝置的齦賤誚糧幀唱顏準0%。其流量系數穩定，無需進行現場標定。同時通過防堵吹掃裝置，進行在線吹掃維護。穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。無需直管段結構形式，橫截面風量測量裝置結構見圖如下所示:
主要技術參數:
★測量介質:空氣、鍋爐一、二次風等介質:
★管 道:圓管、矩形管;
★管道適用范圍:DN200-6000mm，BxH=200x300-3000x4000
★基本誤差限:±1.0%;
★公稱壓力:PN≤6.4MPa;
★流體溫度:t<450℃;
★精度等級:1.0級、1.5級、2.5級
產品型號說明
壓力:A(≤1.0MPa)、B(≤1.6MPa) C(≤2.5MPa)、D(≤6.4MPa)
材質:C為碳鋼 S為304不銹鋼 L為316L不銹鋼 Q為其它
被測管管道內徑(矩形管道)
公稱通經(圓形管道)

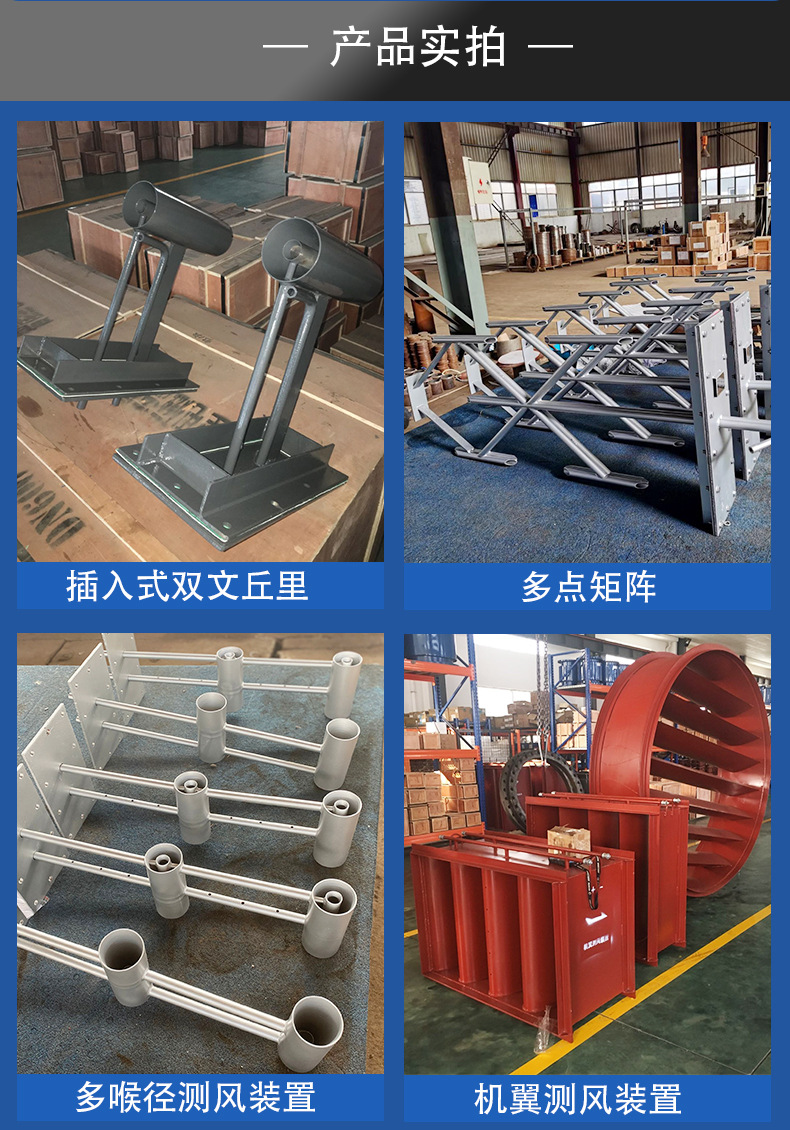

橫截面風量測量裝置
