產品簡介
鉑銠熱電偶是一種溫度傳感器。在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。鉑銠熱電偶通常和顯示儀表、記錄儀表、電子計算機等 P套使用，直接測量現場存在碳氫化合物等爆炸的0～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
工作原理
鉑銠熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，并把溫度信號轉熱電偶換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。鉑銠熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect)。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下獲得的，不同的熱電偶具有不同的分度表。在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢后，即可知道被測介質的溫度。
產品T點
多種防爆形式，防爆性能好；
裝配簡單，更換方便；
壓簧式感溫元件，抗振性能好；
機械強度高，耐壓性能好；
測量精度高；
測量范圍大（－200℃～1300℃，－270℃～2800℃）；
熱響應時間快；
耐高溫可達2800度；
使用壽命長。
溫度及允差
| 熱電偶類別 | 代號 | 分度號 | ***高溫度 | 測量溫度 | 允許偏差△t℃ |
| 鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
| 鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
| 鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
| 鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
型號規格
型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
d | L x l | |||||
WRP-130 | 0-1300 | 高鋁質 | ＜ 150S | Φ16 | 300x150 | |
WRP-131 | ＜ 360S | Φ25 | ||||
WRQ-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 | ＜ 360S | Φ25 | ||||
WRR-130 | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | ||
WRR-131 | ＜ 360S | Φ25 | ||||
選型表
W | 溫度儀表 | |||||||
R | 熱電偶 | |||||||
感溫元件材料 | 分度號 | |||||||
M鎳鉻硅-鎳硅 | N | |||||||
N鎳鉻-鎳硅 | K | |||||||
E鎳鉻-銅鎳 | E | |||||||
F鐵-銅鎳 | J | |||||||
C銅-銅鎳 | T | |||||||
P鉑銠10-鉑 | S | |||||||
Q鉑銠13-鉑 | R | |||||||
R鉑銠30-鉑6 | B | |||||||
偶絲對數 | ||||||||
無 | 單支 | |||||||
2 | 雙支 | |||||||
安裝固定形式 | ||||||||
1 | 無固定裝置 | |||||||
2 | 固定螺紋 | |||||||
3 | 活動法蘭 | |||||||
4 | 固定法蘭 | |||||||
5 | 活絡管接頭式 | |||||||
6 | 錐形固定螺紋式 | |||||||
接線盒形式 | ||||||||
0 | 無接線盒 | |||||||
2 | 防噴式 | |||||||
3 | 防水式 | |||||||
4 | 防爆式 | |||||||
保護管直徑 | ||||||||
0或者1 | Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25等等 | |||||||
工作端形式 | ||||||||
G | 變截面 | |||||||
W | R | R | 2 | 3 | 0 | G | 舉例 | |

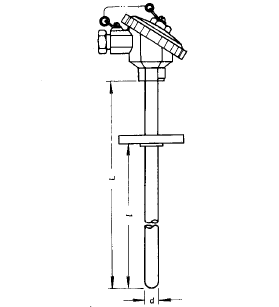

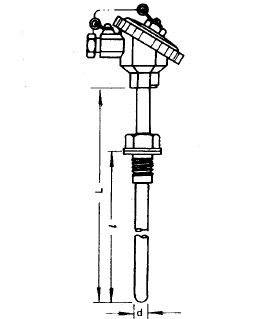

結構圖片
無固定裝置 螺紋連接 活動法蘭連接 固定法蘭連接
