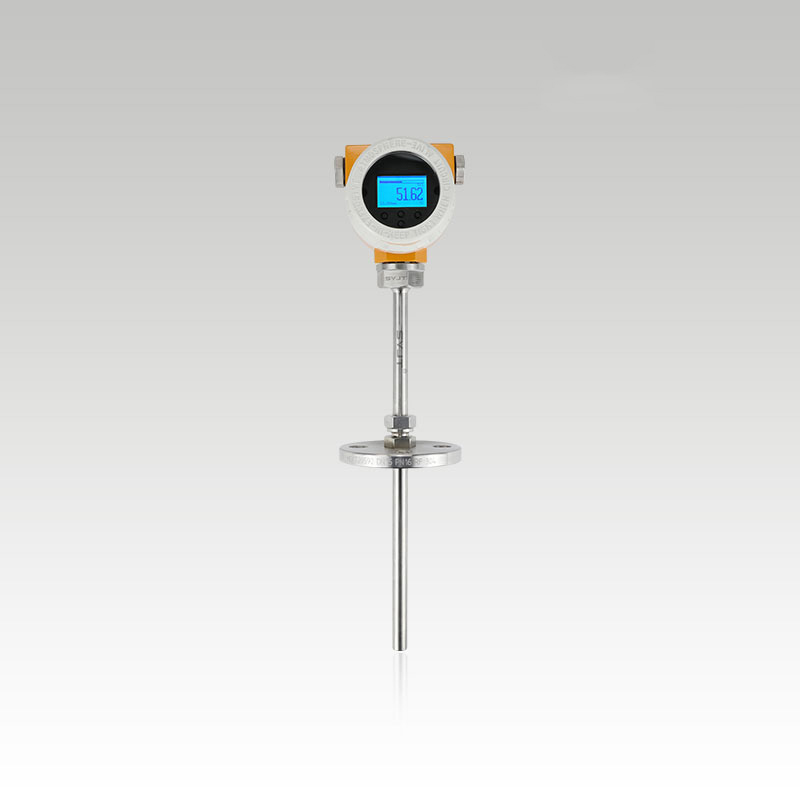

產品簡介
? ? ? ?SBW智能一體化溫度變送器用于熱電阻（RTD）、熱電偶（TC）傳感器輸入，并將其信號轉換為二線制4~20mA DC 的電流信號傳輸給顯示儀、記錄儀、PLC、DCS等實現對溫度的準確測量和控制。智能一體化溫度變送器是一款抗干擾性能很好的溫度變送器,可通過HART協議手操器組態，是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
應用場合
1. 智能溫度變送器帶HART協議，用于將各種輸入信號轉換為4~20mA輸出信號
2. 輸入：熱電阻（RTD）、熱電偶（TC）
產品特點
1.帶高亮多參數液晶顯示，表頭可旋轉
2.通過HART協議，使用PDA手操器或PC進行組態
3.熱電阻輸入種類更多，多達11種
4.熱電偶輸入種類覆蓋廣泛
5.精度高，內置冷端補償
6.電氣隔離2000VAC，抗干擾性能強
7.智能可編程：
輸入：熱電阻（RTD）、熱電偶（TC）、 輸出：4~20mA
輸入類型
| 型號 | 類型 | 測量范圍 | Zui小測量范圍 |
| 熱電阻（RTD） | Pt100 | -200℃~850℃ | 10K |
| Pt500、Pt1000 | ▲-200℃~250℃ | 10K | |
| Cu50、Cu100 | -50℃~150℃ | 10K | |
| Ni100 | -60℃~180℃ | 10K | |
| Ni500 | ▲-60℃~180℃ | 10K | |
| Ni1000 | ▲-60℃~150℃ | 10K | |
| 熱電偶（TC） | B | 0~1820Ω | 500K |
| E | -270~1000℃ | 50 K | |
| J | -210~1200℃ | 50K | |
| K | -270~1372℃ | 50K | |
| N | -270~1300℃ | 50K | |
| R | -50~1768℃ | 500K | |
| S | -50~1768℃ | 500K | |
| T | -270~400℃ | 50K | |
| ▲需特殊定制 | |||
輸出
1.輸出信號：4~20mA輸出疊加HART協議
2.Zui大負載：max.（V電源-7.5V）/0.022A（電流輸出）
3.測量方式：溫度—線性
4.電氣隔離：U=2000VAC 抗干擾能力強
5.電路限制：≤22mA
6.響應時間：≤1S
7.飽和電流：低端3.8mA；******20.5 mA
報警電流：傳感器損壞或傳感器斷路輸出為3.6mA或22mA（熱電偶TC除外）
環境條件
1.工作溫度：-40~85℃
2.儲藏溫度：-40~100℃
3.冷? ? ? 凝：允許
4.防護等級：IP65、防塵、防噴水
5.抗 震 性：4g/2~150Hz
6.電壓影響：忽略不計
7.防爆等級：EXdiiCT4~6??粉塵防爆? 證書編號：CNEx21.1024X
測量精度
1.表頭顯示精度：0.2% |≤0.2℃ 或 0.08％（特殊）
2.測量精度與所設的測量范圍有關
電源
供電電壓：U=7.5V~45V
選型表
| 型號 | 類別 | 感溫元件材料 | 現場顯示 | 安裝固定方式 | 接線盒形式 | 保護管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
| SBW | 智能一體化溫度變送器 | |||||||||
| R | 熱電偶 | |||||||||
| Z | 熱電阻 | |||||||||
| N | 熱電偶分度號：K | |||||||||
| P | 熱電偶分度號：S | |||||||||
| R | 熱電偶分度號：B | |||||||||
| M | 熱電偶分度號：N | |||||||||
| E | 熱電偶分度號：E | |||||||||
| F | 熱電偶分度號：J | |||||||||
| C | 熱電偶分度號：T | |||||||||
| P | 熱電阻-Pt100 | |||||||||
| C | 熱電阻-Cu50 | |||||||||
| H | 帶HART協議不帶現場顯示 | |||||||||
| YH | 帶HART協議（液晶） | |||||||||
| 1 | 無固定裝置 | |||||||||
| 2 | 固定螺紋 | |||||||||
| 3 | 活動法蘭 | |||||||||
| 4 | 固定法蘭 | |||||||||
| 5 | 直角活動法蘭 | |||||||||
| 6 | 錐形固定螺紋 （S、R、B無） | |||||||||
| 7 | 卡套螺紋 | |||||||||
| T | 特殊要求 | |||||||||
| 3 | 防水式 | |||||||||
| 4 | 防爆型 | |||||||||
| 0 | Ф16 | |||||||||
| 1 | Ф12 | |||||||||
| T | 特殊管徑 | |||||||||
| B | 隔爆型 | |||||||||
| 無 | 普通元件 | |||||||||
| K | 鎧裝元件 | |||||||||
| kb****為304材質 | ||||||||||
| F | 防腐型材質:316 | |||||||||
| F4 | 防腐型:不銹鋼襯四氟 | |||||||||
| N | 耐磨型 | |||||||||
| T | 特殊要求 | |||||||||
| SBW | Z | P | YH | 2 | 4 | 0 | B | K | F | 典型型號選型 |
