產品簡介
熱套式熱電偶作為溫度測量儀表可與顯示儀表配套實現溫度的顯示和控制，套管式熱電偶可以直接測量和控制生產過程中0-800℃范圍的氣體，液體和蒸汽的溫度，不***可用于發電廠管道的溫度測量，同時也可用于其它工業部門生產過程中的溫度測量。
主要技術參數
測量范圍：0-800℃
分度號：K分度
精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
熱電偶類別：鎳鉻-鎳硅，可以為雙支
保護管材質：根據客戶需求
保護管插深：根據客戶需求
熱響應時間：T0.5<75S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示）。
熱電偶公稱壓力：≤10MPa（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。
熱電偶流速：無
熱電偶jue緣電阻（常溫）：常溫jue緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫jue緣值應≥100MΩ。
執行標準：JB/T9238-1999
工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。
結構圖片

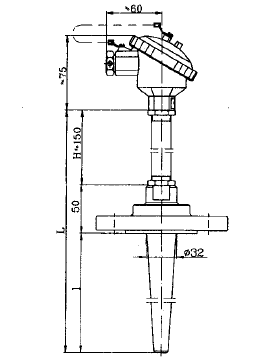

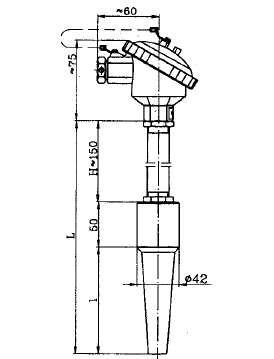

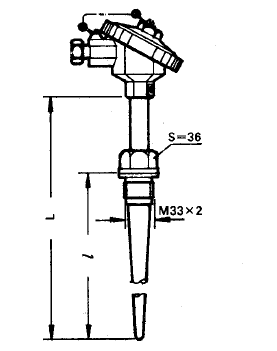

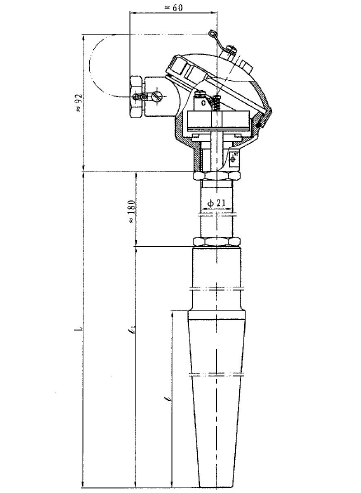

固定螺紋錐形套管 固定法蘭直形套管 焊接式錐形套管 高壓焊接式錐形套管
