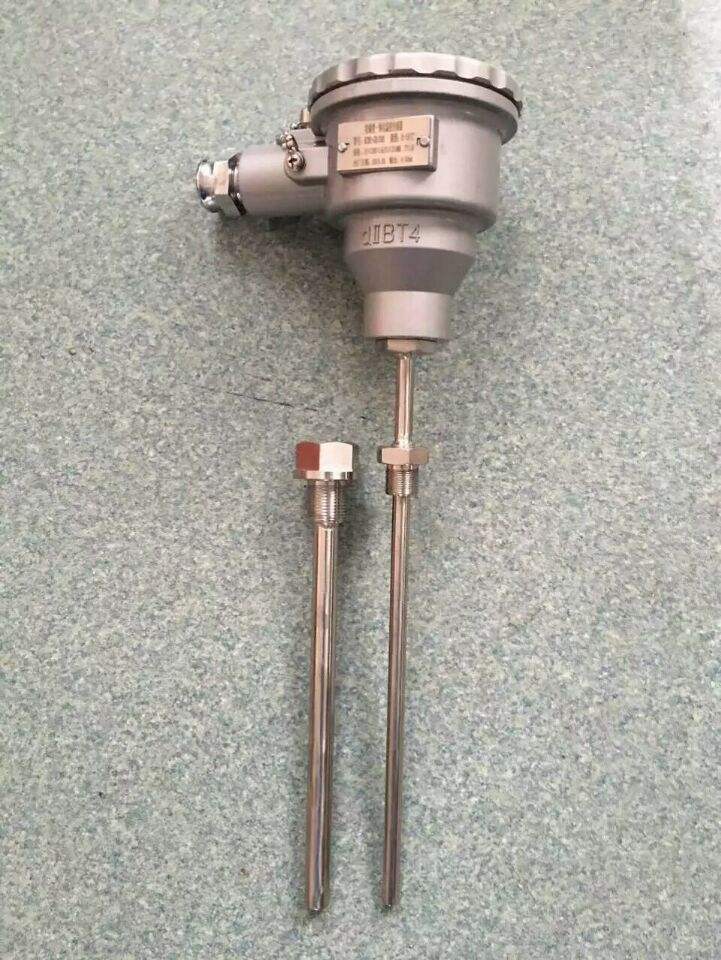

防爆熱電偶

產品簡介
       工業用隔爆或本安型熱電偶是T種溫度傳感器，在化學工業自控系統中應用廣泛，通過溫度傳感器，可將控制對象的溫度參數變?yōu)殡娦盘?hào)，傳遞給顯示，記錄和調節 儀表，對系統實行檢測，調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，易引起環境氣體爆炸。因此，在這些場合須使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、 iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。
本廠生產的隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件GB/T16839-1997、GB /T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、 GB3836.2-2000標準
       本安型熱電偶須使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06，同時使用關聯設備安全柵，關聯設備選用按下列原則，熱電偶 （須絕緣式）配低內阻二次儀表時，選用MTL760/ac,Z960/ac,LB960/ac安全柵，安全柵具體接線見制造廠說明書。

量程規格

注：”t“為感溫元件實測溫度，

熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。

公稱壓力
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不Jin與保護管材料、 直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為：直流500±50V。
測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。
對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m
對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ

鎧裝式熱電偶（絕緣式）的絕緣電阻
在環境溫度為20±15℃，相對濕度不大于80%時，熱電*與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）

防爆類型
防爆：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安：iaⅡBT4或iaⅡCT4（多對式）
iaⅡBT6或iaⅡCT6（多對式）
外殼防護等級IP65

原理結構

       隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度 鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時， 其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散傳爆。
       由于產品采用上述防爆特殊結構，使產品******符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。

防爆標志、類別、級別、和溫度組別：隔爆型、本安型熱電偶的防爆標志表示方法


電氣設備的類別、級別的溫度組別說明
電氣設備分二類：I類-煤礦井下用電氣設備：
                          II類-工廠用電氣設備
防爆等級：隔爆型、本安型熱電偶的防爆等適用于爆炸性氣體混合物Zui大安全間隙或Zui小點燃電流比分為A、B、C、三Ji。
溫度組別：隔爆型、本安型熱電偶的溫度組別按其外露部分Zui高表面溫度分為T(mén)1～T6六組。



型號表示
