技術參數
? ? ? ?執行標準：Q/YG BBI009-2005
? ? ? ?精度：1.6%，2.5%(高于0.1MPa可選1.6級)
? ? ? ?表玻璃：雙層安Q玻璃
? ? ? ?指針：鋁，黑色，可調零 。

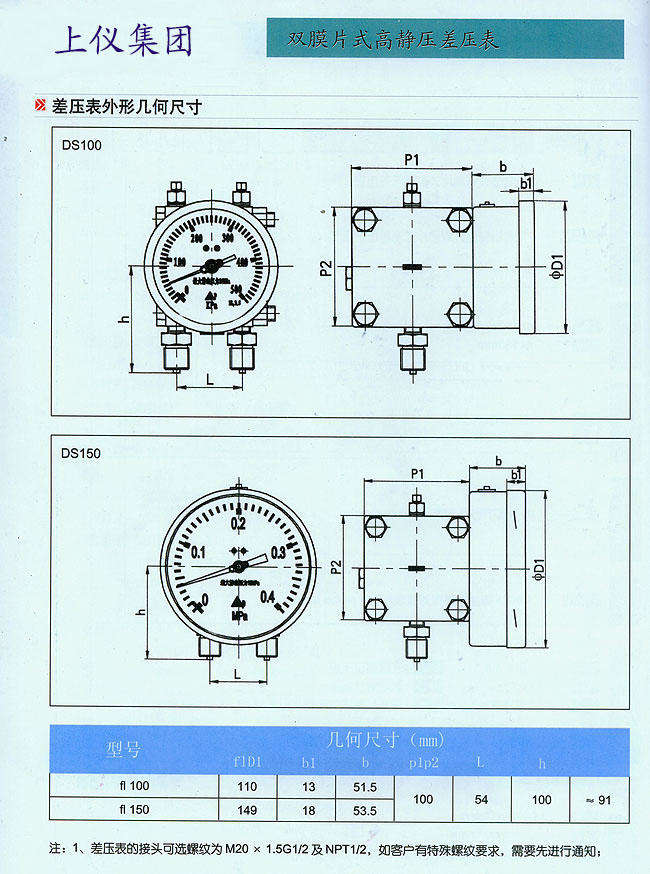

? ? ? ?表頭形式：外徑100，150密閉型干表? (充油YCAN可選)
? ? ? ?防護等級：IP65
? ? ? ?膜片材質：316L(負壓膜片)31 6Ti(正壓膜片)
? ? ? ?過程連接：316不銹鋼
? ? ? ?表殼材質：304不銹鋼
? ? ? ?機芯材質：304不銹鋼
? ? ? ?防爆塞和充油塞材質：耐油橡膠
? ? ? ?靜壓：盤面滿量程
? ? ? ?動壓：0.7×滿量程
? ? ? ?過壓保護：雙邊耐壓達到10 MPa
? ? ? ?使用溫度：-20%～60℃
? ? ? ?溫度漂移：隨介質溫度每變化±10℃， 指針指示位置漂移土0.8%

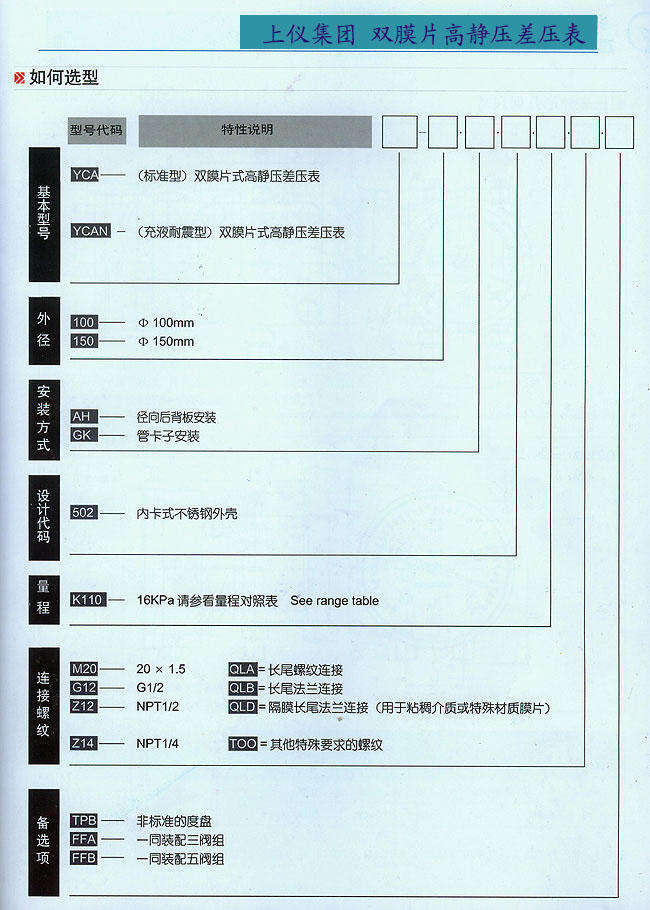

? ? ? ?儀表量程：16KPa、25KPa、40KPa……600kPa (見規格代碼表)
? ? ? ?表連接：M20×1.5 G1/2” NPT1/2，N PT1/4內螺紋(不配三閥組時)另外還可以做成長尾法蘭連接、長尾螺紋連接、隔膜長尾法蘭連接(主要用于粘稠介質或特殊材料膜片)。
? ? ? ?表盤：鋁，白底黑字(表盤可以根據用戶要求設計為非標形式)
? ? ? ?儀表應配三閥組或五閥組使用。
? ? ? ?表殼充油：YCAN充填硅油；YCA為干式
安裝：
? ? ? ?1.正常使用差壓表須配三閥組或五閥組以保護差壓表正常工作。
? ? ? ?2.差壓表和三閥組用兩個索母緊固。索母和差壓表接頭密封面應加四氟墊片。
? ? ? ?3.裝有三閥組的差壓表在使用前須把中間閥門打開，并把正壓閥門和負壓閥門打開。(當P+和P-任意的壓力xj****入時，中間閥門能起到平衡差壓表兩腔體內的壓力的作用，以免打壞差壓表。)
? ? ? ?4.當P+、P-的壓力正常進入三閥組后，再關閉中間閥門使差壓表正常工作。如差壓表表針有輕微離零屬正常，只需把表針調到零位即可(注意須用肥皂水檢驗所有密封口是否泄露，如有泄露須緊固。)

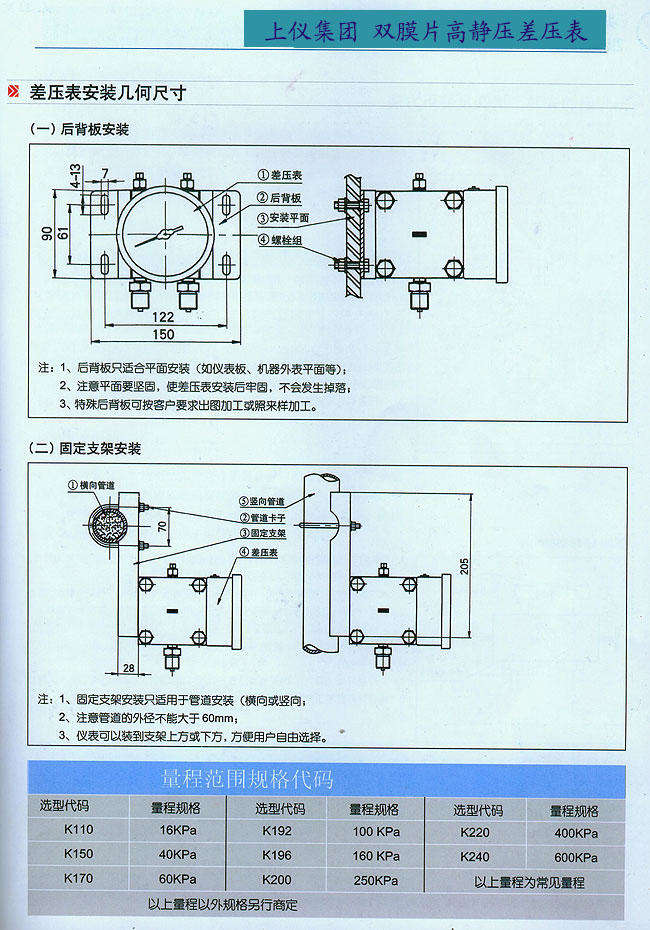

? ? ? ?5.差壓表有后背板式安裝(如圖)和立管固定方法。(管卡子卡到管子上)。
注意事項：
? ? ? ?1．首先打開三閥組的中間閥門。并打開正壓和負壓閥門(正壓負壓閥門原始為打開)
? ? ? ?2．關閉總進氣的兩個閥門。(在設備的主管道上)
? ? ? ?3．拆下更換儀表(卸兩個索母)注意用扳子卡住差壓表的接頭，只拆三閥組上的上索母。先松開一點放空壓力，再把卡到管子上的卡子螺母松掉，并把卡子拿下。
? ? ? ?4．再把三閥組上的兩個索母慢慢松開把差壓表取下來。(注意一定要兩個索母同時松)
? ? ? ?5．把新表裝上的方法同上面安裝方法，換上兩個新的四氟墊，確保不漏
? ? ? ?6．把卡子卡好
? ? ? ?7．先開總開關(兩個)，再關上差壓表三閥組中間的閥門(新接口用肥皂水試漏)。
? ? ? ?8．兩分鐘后把差壓表表針調到零位。(如沒有輕微離零不用調整)
