產品簡介
為了防止高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及Bi須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且不易清洗的場合，應Bi須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜壓力表。Y-MC系列 卡箍快裝型 隔膜壓力表具有裝拆快捷方便，易于清洗，不易污染，清潔美觀，安全可靠等優點。
技術參數
精度等級：1.6級或1級
測量范圍：0-2.5MPa（0～0.4、0.6、1、1.6、2.5、4、或-0.1～0.5、0.9、1.5、2.4MPa范圍可選）也可做成其它壓力單位
接頭螺紋：M20*1.5或其它
表殼材質：不銹鋼304
接頭材質：不銹鋼304,316L
彈簧管材質：316L
密封液：甘油或其它
隔膜體材質：0Cr18Ni9（304）
隔離膜片材質：316L
隔膜體連接方式：卡箍式安裝
使用環境溫度：-40～70℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·3
外殼防護等級：IP64
結構原理
當測量介質的壓力作用于隔離膜片時，則膜片產生變形，產生的壓力通過密封液傳導至壓力表彈簧管，使彈簧管產生形變并帶動齒輪傳動機構和指針，此時指針在表盤上指示的壓力值就等于測量介質的壓力。
使用選型

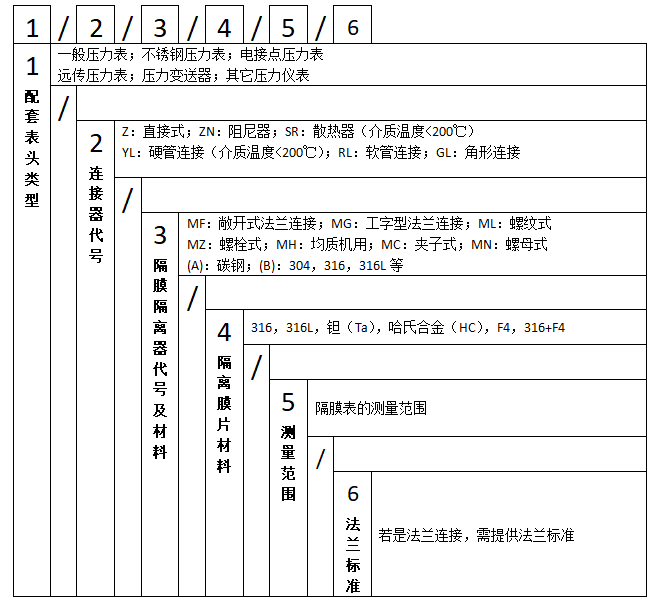

型號舉例：
Y-60B-F/Z/MC表示表盤直徑60mm法蘭材質不銹鋼，隔離膜片材質316L，衛生型卡箍式隔膜壓力表
Y-100B-FZ/Z/MC表示表盤直徑100mm法蘭材質不銹鋼，隔離膜片材質316L，衛生型卡箍式耐振隔膜壓力表

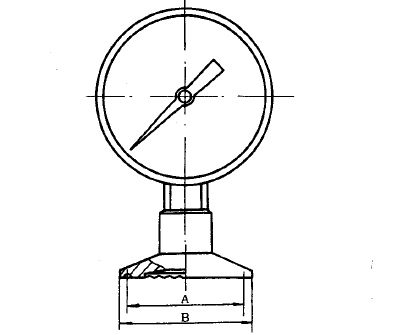

安裝圖片
