產品簡介
YTZ-150電阻遠傳壓力表，適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力.在儀表內部設置一滑線電阻式發送器，可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外本儀表還能就地指示壓力，以便于現場工藝檢查。
技術參數
精度等級：1.6級
測量范圍：0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范圍可選
發送器起始電阻值：3-20歐姆
發送器滿度電阻值：340-400歐姆
滑線電阻式發送器接線圖：發送器接線端①②外加電壓不大于6V DC
接頭螺紋：M20*1.5或其它
表殼材質：普通鋼
接頭材質：普通鋼或其它
彈簧管材質：0Cr17Ni12Mo2（316）
使用環境溫度：-40～60℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
重量：約1.2Kg
配套二次儀表：XMY-10壓力數字顯示儀或XMY-12壓力數字顯示控制儀
結構原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成；儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸發生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出相應的讀數值。同時，一次儀表也由指針指示出相應的壓力值。

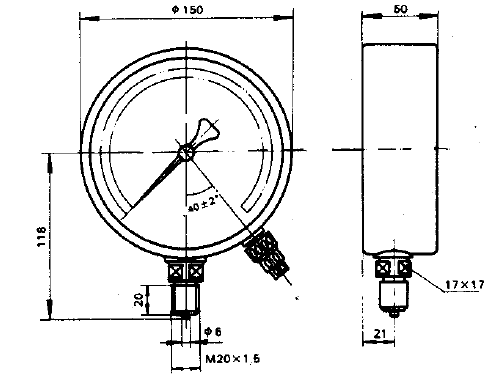

安裝圖片
