產品簡介
? ? ? ?YA氨用壓力表系列產品主要適用于在化肥生產過程中或制冷設備中用來測量氨的液體、氣體或其混合物等的壓力；亦可用于測量對普通碳素鋼、奧氏體類不銹鋼、合金結構鋼以及錫鉛合金釬焊料等無腐蝕作用的、非結晶和凝固的各種介質的壓力。
?
技術參數
? ? ? ?精度等級：1.6級、2.5級
? ? ? ?表盤直徑：Φ100mm、150mm
? ? ? ?安裝型式：徑向型
? ? ? ?接頭螺紋：M20*1.5?
? ? ? ?表殼材質：普通鋼
? ? ? ?接頭材質：合金鋼
? ? ? ?彈簧管材質：合金
? ? ? ?使用環境溫度：-40～70℃，相對濕度不大于90%
? ? ? ?溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
?
結構原理
? ? ? ?儀表由導壓系統（包括接頭、彈簧管等）、齒輪傳動機構、示數裝置（包括指針與度盤）和外殼（包括表殼、表蓋、密封墊圈、表玻璃）等所組成；當被測介質的壓力通過接頭傳至壓力表的彈簧時，彈簧管受壓力的作用而產生彈性形變，從而帶動傳動機構及指針，此時指針在壓力表表盤上指示的刻度值，即為被測介質的壓力值。
?
標度范圍：
?
型號 | 標度范圍Mpa |
YA－100 YA－150 | 0～0.16；0～0.25；0～0.4；～0.6；0～1；0～1.6；0～2.5；0～4；0～6； －0.1～0.06；－0.1～0.15；－0.1～0.3； －0.1～0.5；－0.1～0.9；－0.1～1.5；－0.1～2.4 |
YA－150 | 0～10；0～16；0～25；0～40；0～60 |
型號舉例
YA-100表示表盤直徑100mm的徑向型氨用壓力表
YA-150表示表盤直徑150mm的徑向型氨用壓力表
?

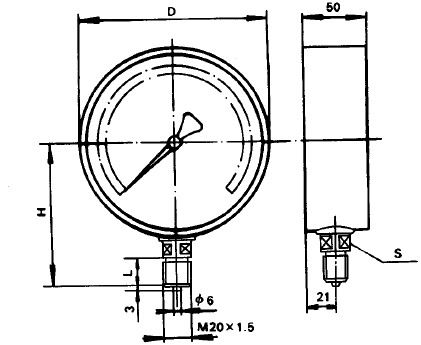

安裝圖片
